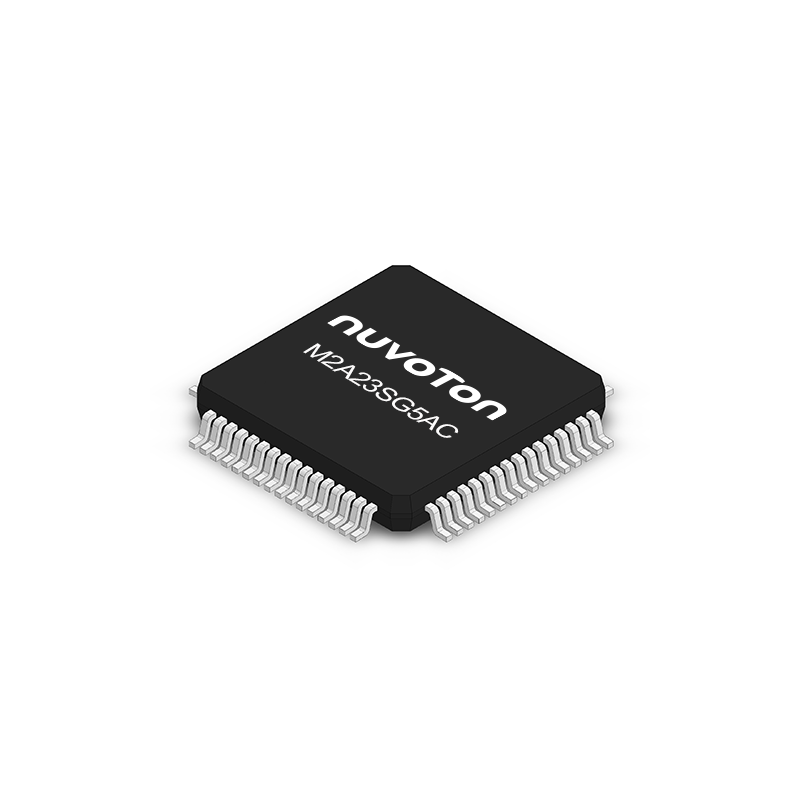

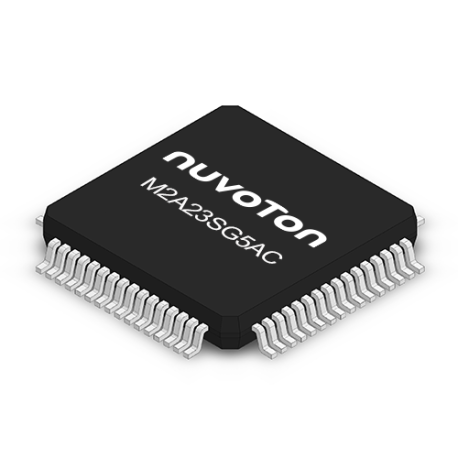

M2A23SG5AC
|
Quantity |
Unit Price (USD) |
|
1-99 |
3 |
|
100-499 |
2.3 |
|
500-999 |
1.92 |
|
1000-1999 |
1.74 |
|
2000-4999 |
1.68 |
|
5000+ |
M2A23SG5AC
New
此商品無庫存，若有需求請與我們聯絡。
高效能微控制器
NuMicro® M2A23SG5AC 是專為汽車與工業應用設計的全新微控制器產品，提供卓越的性能，能夠承受最高達 125°C 的環境溫度，並在 2.5V ~ 5.5V 的廣泛電壓範圍內運行。該系列擁有最多 3 個 CAN FD 介面，專門針對汽車和工業應用的苛刻需求而設計。
核心、記憶體與 PDMA
M2A23SG5AC 搭載 ARM® Cortex®-M23 核心，運行頻率最高可達 72 MHz。其記憶體保護單元（MPU）和嵌套向量中斷控制器（NVIC）提升了安全性和任務管理能力。該系列提供最多 256 KB 的內嵌 Flash 記憶體、24 KB 的 SRAM 以及 4 KB 的 Flash 載入程式記憶體（LDROM），可用於系統內程式設置（ISP）。支援多種啟動載入程式介面，包括 CAN FD、SPI、UART 和 I²C。此外，最多 6 個 PDMA 通道可實現高效的數據傳輸，減少 CPU 負擔，確保系統運行更加順暢。
計時器、類比與通訊介面
M2A23SG5AC 提供強大的計時器功能，包括 4 個 32 位計時器、12 個 144 MHz PWM 輸出和 2 個看門狗計時器，其中 1 個是窗口型變體，具有更高的可靠性。1 個 24 位 SysTick 計時器支持精確的任務調度，適用於即時應用。
類比功能包括 2 個比較器及 1 個 12 位 ADC，支援每秒 200 萬次取樣（2 Msps），並提供 16 個通道以及內建溫度感測器，確保可靠的數據擷取。
在通訊方面，M2A23SG5AC 集成了多個周邊設備：1 個 LIN 介面、2 個 UART 介面，支援 One-Wire、IrDA 和 RS-485 功能，1 個 I²C 介面、1 個 SPI 介面，及兩個可配置為 UART、I²C 或 SPI 的 USCI 模組。3 個 CAN FD 介面確保與現代汽車及工業網路標準的相容性。
輸入/輸出與封裝
M2A23SG5AC 支持最多 55 個通用輸入/輸出（GPIO）引腳。
應用領域：
NuMicro® M2A23SG5AC 適用於多種應用場景，如：
- 汽車系統：ADAS，車內網路
- 工業自動化：馬達控制、感測器數據處理
- 消費性電子：物聯網裝置、智慧家電
主要特性：
| • | 內核 (Core) | |
| - | Arm Cortex-M23 微控制器，工作頻率可達 72 MHz | |
| - | 記憶體保護單元 (MPU)：支援 8 個記憶體區域 | |
| - | 內建嵌套向量中斷控制器 (NVIC) | |
| • | 記憶體 (Memories) | |
| - | 支援 256 KB Flash Memory | |
| - | 支援 24 KB SRAM | |
| - | 支援 4 KB LDROM | |
| - | 支援 2 KB SPROM (Security Protection ROM) | |
| - | 支援ISP (在線系統更新) / ICP (在線電路更新) / IAP (在線應用程序更新) | |
| • | 運作特性 (Operating Characteristics) | |
| - | 工作電壓：2.5V ~ 5.5V | |
| - | 工作溫度：-40°C ~ +125°C | |
| - | ESD HBM 8 kV | |
| - | EFT 4.4 kV | |
| • | 時鐘控制 (Clocks) | |
| - | 4 ~ 32 MHz 晶體振盪器 (HXT) | |
| - | 32.768 kHz 晶體振盪器 (LXT) | |
| - | 內部 24 MHz RC 振盪器 (HIRC)，頻率漂移 < ±2% @ -40°C ~ +105°C, < ±3% @ -40°C ~ +125°C | |
| - | 內部 38.4 kHz RC 振盪器 (LIRC)，頻率漂移 < ±10% @ -40°C ~ +105°C, < ±15% @ -40°C ~ +125°C | |
| - | 內建 PLL，最高可達 144 MHz | |
| • | 定時器 (Timers) | |
| 4 組 32 位計時器 | ||
| 16 位 PWM 產生器，最高可輸出 6 路 | ||
| 16 位 BPWM 產生器，最高可輸出 6 路 | ||
| 1 組 24 位元 SysTick 倒數計時器 | ||
| 1 個看門狗計時器 | ||
| 1 個視窗看門狗計時器 | ||
| • | PDMA | |
| - | 最多 6 個通道 | |
| - | 可以通過軟體觸發、 SPI/ I²S、 UART、 I²C、 USCI、 ADC、 ACMP 和計時器操作 | |
| • | 類比 (Analog) | |
| - | 支援 12 位元、2 Msps 的 SAR ADC （最多 16 個通道） | |
| - | 2 個模擬比較器 (ACMP) | |
| • | 通訊介面 (Communication interfaces) | |
| - | 3 組 CAN FD | |
| - | 2 組 UART 帶有 IrDA、RS-485 和 LIN 功能 | |
| - | 1 組 SPI/ I²S | |
| - | 1 組 I²C | |
| - | 2 組 USCI (可設置為 UART/ SPI/ I²C) | |
| - | 2 組 LLSI | |
| • | 循環冗餘計算（CRC） | |
| • | 提供最高 55 I/O | |
| • | 96 位元唯一識別碼 (UID) | |
| • | 128 位元唯一客戶識別碼 (UCID) | |
| • | 封裝 (Package) | |
| - | LQFP64 (7 mm x 7 mm) | |
| • | 開發板 (Evaluation Board) | |
| - | NuMaker-M2A23SG | |
For more details And documents, please link To Nuvoton Official Website GO
-
| Quantity | Discount | You Save |
|---|---|---|
| 100 | 23.33% | Up to$69.99 |
| 500 | 36% | Up to$540.00 |
| 1000 | 42% | Up to$1,260.00 |
| 2000 | 44% | Up to$2,640.00 |
| Part No. | M2A23SG5AC |
| Flash (Kbytes) | 256 |
| SRAM (Kbytes) | 24 |
| Operating Voltage(V) | 2.5 to 5.5 |
| Package | LQFP 64 |
| Operating Temp. Range | - 40 ℃ to +125 ℃ |
