NuMicro® M23 微控制器

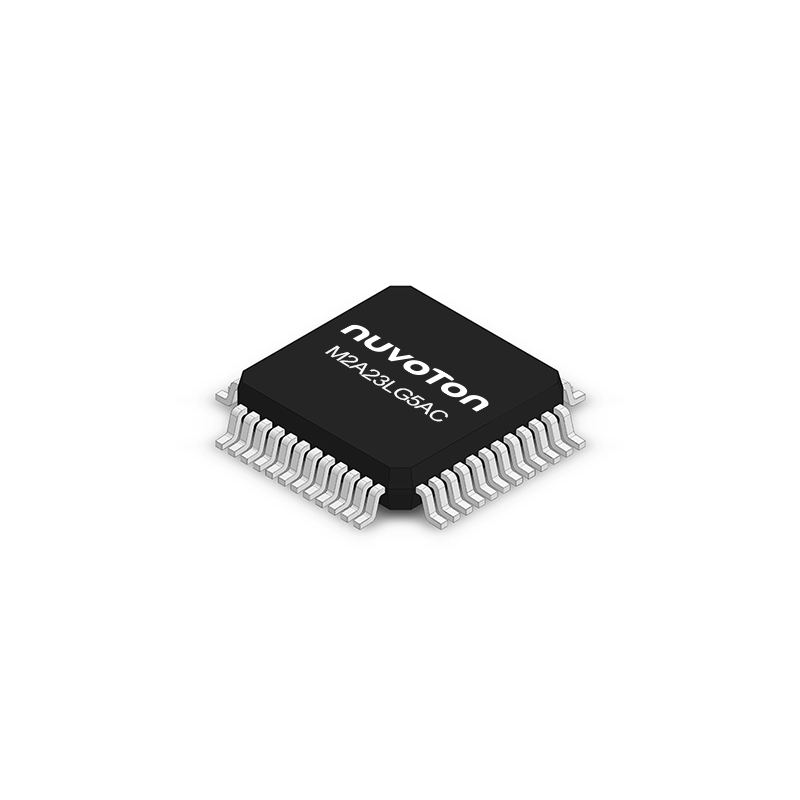

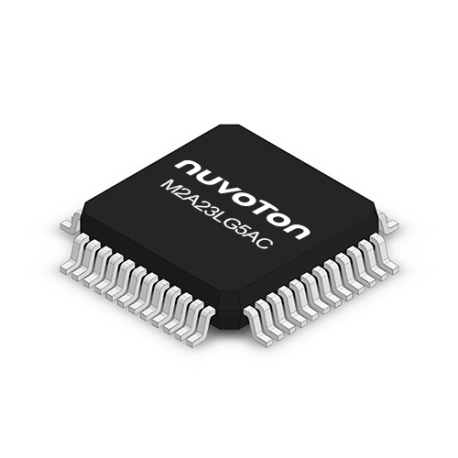

M2A23LG5AC View larger


加入我的願望清單

M2A23LG5AC

Quantity

Unit Price (USD)

1-99

2.75

100-499

2.11

500-999

1.76

1000-1999

1.6

2000-4999

1.54

5000+

Contact

More details

M2A23LG5AC

New

100 Items

$2.75

M2A23LG5AC

高效能微控制器
NuMicro® M2A23LG5AC 是專為汽車與工業應用設計的全新微控制器產品，提供卓越的性能，能夠承受最高達 125°C 的環境溫度，並在 2.5V ~ 5.5V 的廣泛電壓範圍內運行。該系列擁有最多 3 個 CAN FD 介面，專門針對汽車和工業應用的苛刻需求而設計。

核心、記憶體與 PDMA
M2A23LG5AC 搭載 ARM® Cortex®-M23 核心，運行頻率最高可達 72 MHz。其記憶體保護單元（MPU）和嵌套向量中斷控制器（NVIC）提升了安全性和任務管理能力。該系列提供最多 256 KB 的內嵌 Flash 記憶體、24 KB 的 SRAM 以及 4 KB 的 Flash 載入程式記憶體（LDROM），可用於系統內程式設置（ISP）。支援多種啟動載入程式介面，包括 CAN FD、SPI、UART 和 I²C。此外，最多六個 PDMA 通道可實現高效的數據傳輸，減少 CPU 負擔，確保系統運行更加順暢。

計時器、類比與通訊介面
M2A23LG5AC 提供強大的計時器功能，包括 4 個 32 位計時器、12 個 144 MHz PWM 輸出和 2 個看門狗計時器，其中 1 個是窗口型變體，具有更高的可靠性。1 個 24 位 SysTick 計時器支持精確的任務調度，適用於即時應用。
類比功能包括兩個比較器及 1 個 12 位 ADC，支援每秒 200 萬次取樣（2 Msps），並提供 12 個通道以及內建溫度感測器，確保可靠的數據擷取。
在通訊方面，M2A23LG5AC 集成了多個周邊設備：1 個 LIN 介面、2 個 UART 介面，支援 One-Wire、IrDA 和 RS485 功能，1 個 I²C 介面、1 個 SPI 介面，及兩個可配置為 UART、I²C 或 SPI 的 USCI 模組。3 個 CAN FD 介面確保與現代汽車及工業網路標準的相容性。

輸入/輸出
M2A23LG5AC 支持最多 42 個通用輸入/輸出（GPIO）引腳。



主要特性：

•  內核 (Core)
  - Arm Cortex-M23 微控制器，工作頻率可達 72 MHz
  - 記憶體保護單元 (MPU)：支援 8 個記憶體區域
  - 內建嵌套向量中斷控制器 (NVIC)

•  記憶體 (Memories)
  - 支援 256 KB Flash Memory
  -  支援 24 KB SRAM
  - 支援 4 KB LDROM
  - 支援 2 KB SPROM (Security Protection ROM)
  - 支援ISP (在線系統更新) / ICP (在線電路更新) / IAP (在線應用程序更新)

•  運作特性 (Operating Characteristics)
  - 工作電壓：2.5V ~ 5.5V
  - 工作溫度：-40°C ~ +125°C
  - ESD HBM 8 kV
  - EFT 4.4 kV

•  時鐘控制 (Clocks)
  - 4 ~ 32 MHz 晶體振盪器 (HXT)
  - 32.768 kHz 晶體振盪器 (LXT)
  - 內部 24 MHz RC 振盪器 (HIRC)，頻率漂移 < ±2% @ -40°C ~ +105°C, < ±3% @ -40°C ~ +125°C
  - 內部 38.4 kHz RC 振盪器 (LIRC)，頻率漂移 < ±10% @ -40°C ~ +105°C, < ±15% @ -40°C ~ +125°C
  - 內建 PLL，最高可達 144 MHz

• 定時器 (Timers)
    4 組 32 位計時器
    16 位 PWM 產生器，最高可輸出 6 路
    16 位 BPWM 產生器，最高可輸出 6 路
    1 組 24 位元 SysTick 倒數計時器
    1 個看門狗計時器
    1 個視窗看門狗計時器

• PDMA
  - 最多 6 個通道
  - 可以通過軟體觸發、 SPI/ I²S、 UART、 I²C、 USCI、 ADC、 ACMP 和計時器操作

• 類比 (Analog)
  - 支援 12 位元、2 Msps 的 SAR ADC （最多 12 個通道）
  - 2 個模擬比較器 (ACMP)

• 通訊介面 (Communication interfaces)
  - 3 組 CAN FD
  - 2 組 UART 帶有 IrDA、RS-485 和 LIN 功能
  - 1 組 SPI/ I²S
  - 1 組 I²C
  - 2 組 USCI (可設置為 UART/ SPI/ I²C)
  - 2 組 LLSI

• 循環冗餘計算（CRC）

• 提供最高 42 I/O

• 96 位元唯一識別碼 (UID)

• 128 位元唯一客戶識別碼 (UCID)

• 封裝 (Package)
  - LQFP48 (7 mm x 7 mm)

•  開發板 (Evaluation Board)
  - NuMaker-M2A23SG

For more details And documents, please link To Nuvoton Official Website GO

-

QuantityDiscountYou Save
10023.27%Up to$63.99
50036%Up to$495.00
100041.82%Up to$1,150.05
200044%Up to$2,420.00
Part No.M2A23LG5AC
Flash (Kbytes)256
SRAM (Kbytes)24
Operating Voltage(V)2.5 to 5.5
PackageLQFP48 (7x7)
Operating Temp. Range - 40 ℃ to +125 ℃
